Punkt poboru gazów 845 tlen/propan/azot

Punkt Poboru Gazów HARRIS 845 (Tlen / Propan / Azot)

HARRIS 845 to zintegrowany punkt poboru gazów, przeznaczony do montażu w przemysłowych i laboratoryjnych sieciach rurociągowych. Urządzenie pełni funkcję drugiego stopnia redukcji ciśnienia, obniżając ciśnienie z linii przesyłowej do wartości roboczych wymaganych na konkretnym stanowisku pracy. Konstrukcja pozwala na niezależne i stabilne zasilanie procesów technologicznych tlenem, propanem oraz azotem.

Właściwości i charakterystyka budowy:

• Drugi stopień redukcji: Urządzenie stabilizuje ciśnienie gazów pobieranych z instalacji centralnej (do 25 barów) i pozwala na ich precyzyjne dawkowanie. Dla tlenu i propanu regulowane jest ciśnienie wyjściowe, natomiast dla azotu – natężenie przepływu (rotametr).

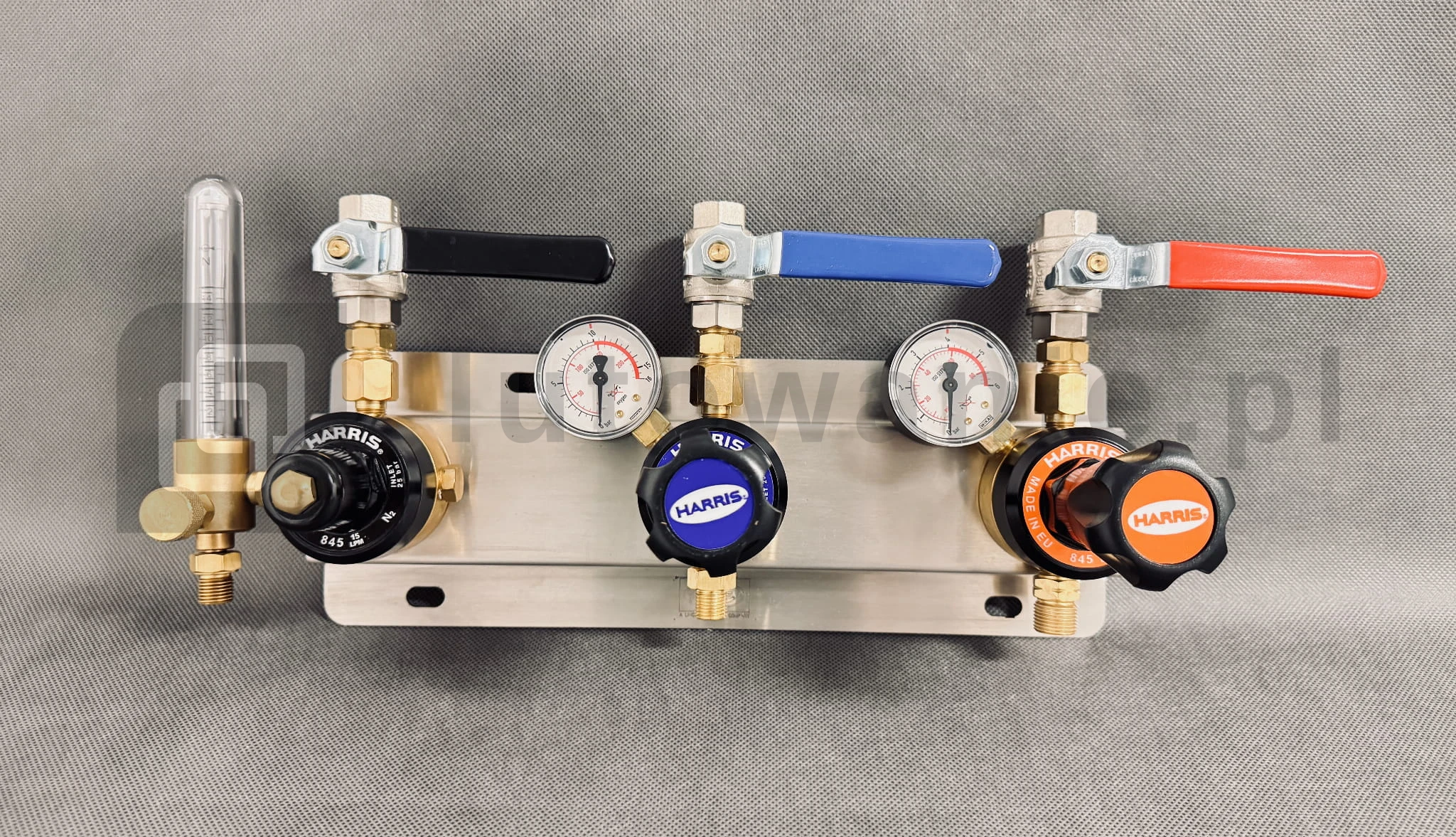

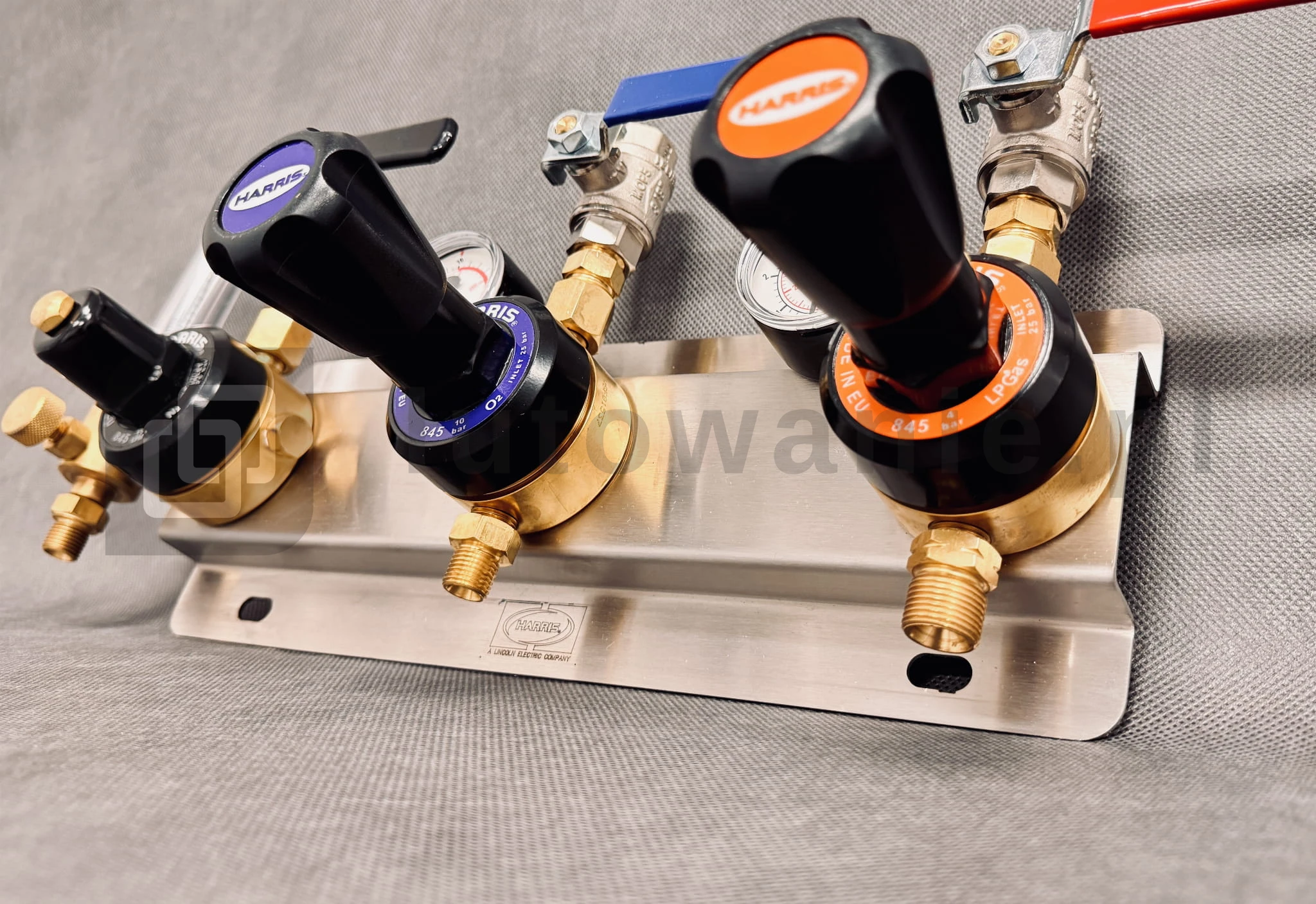

• Konstrukcja modułowa na płycie: Wszystkie elementy robocze (reduktory, zawory, wskaźniki) są fabrycznie zmontowane na wspólnej płycie instalacyjnej ze stali nierdzewnej. Kompaktowa budowa standaryzuje i obniża koszty montażu punktu do ściany lub konstrukcji nośnej.

• Armatura odcinająca: Każdy tor gazowy wyposażono w niezależny zawór kulowy, co umożliwia szybkie odcięcie przepływu czynnika bez konieczności rekalibracji nastaw na reduktorach.

• Uszczelnienie gniazd: Komory wysokiego ciśnienia w reduktorach posiadają uszczelnienia z PTFE (teflonu), zapewniające wysoką szczelność i odporność na degradację.

Specyfikacja techniczna systemu dystrybucji:

• Producent: HARRIS Calorific

• Model: 845 (Panel 3-gazowy)

• Obsługiwane gazy robocze: Tlen / Propan / Azot

• Maksymalne ciśnienie wejściowe (z sieci): 25 bar

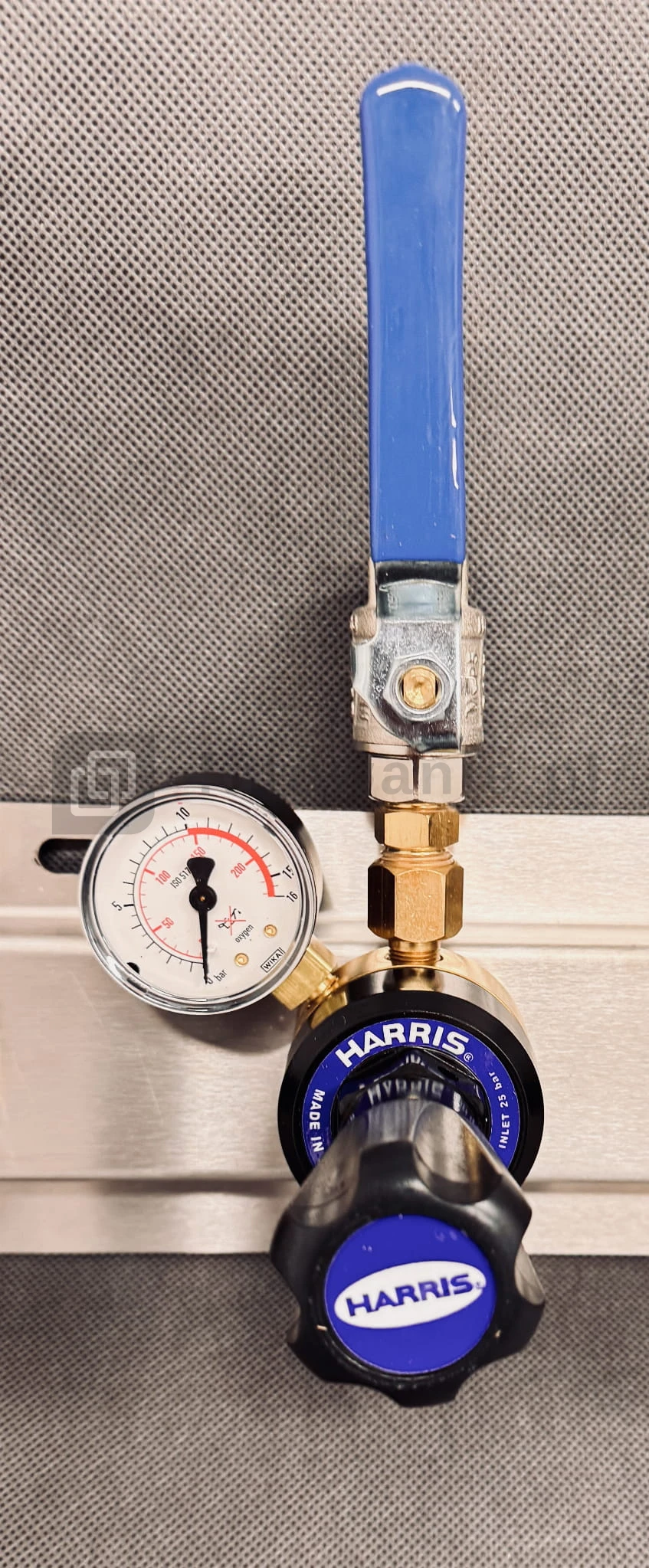

• Zakres ciśnienia wyjściowego (Tlen): 0 - 10 bar

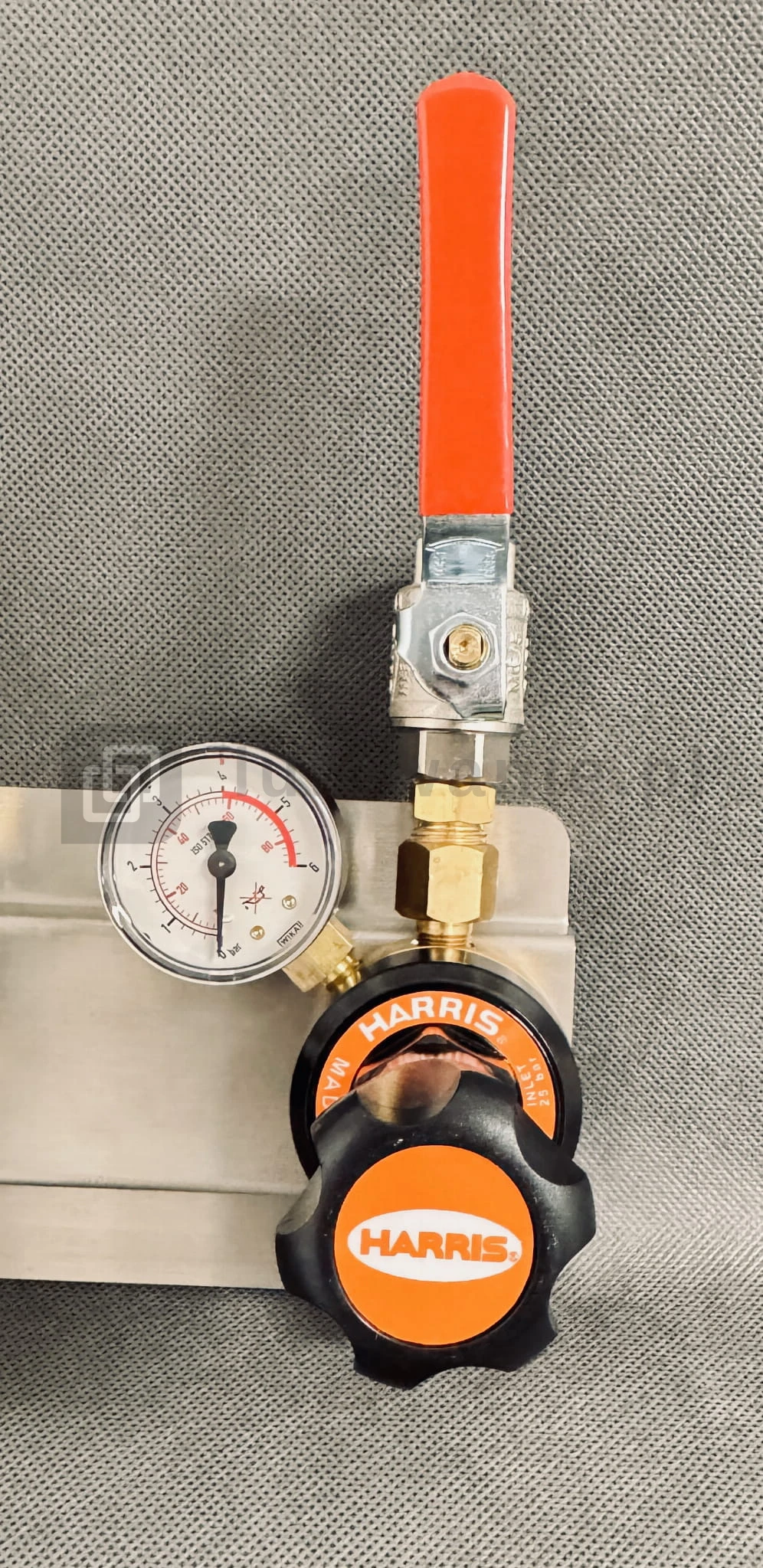

• Zakres ciśnienia wyjściowego (Propan): 0 - 4 bar

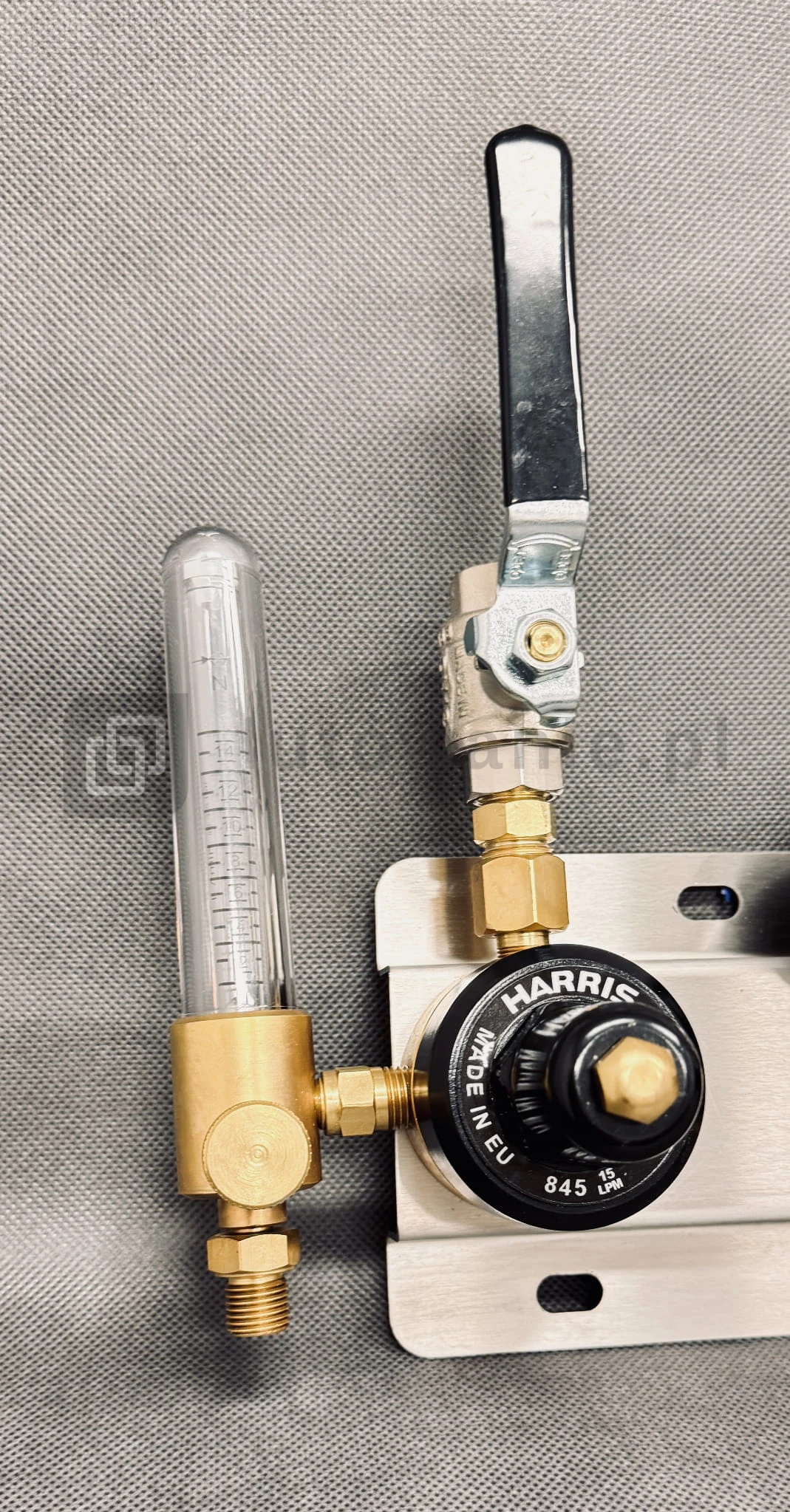

• Zakres przepływu roboczego (Azot): 0 - 16 l/min

• Płyta montażowa: Stal nierdzewna (Inox)

• Przyłącza wejściowe (od strony instalacji): Gwint wewnętrzny 3/8" prawy (dla wszystkich 3 gazów)

• Przyłącza wyjściowe (do odbiorników):

  • Tlen: Gwint zewnętrzny 1/4" prawy

  • Azot: Gwint zewnętrzny 1/4" prawy

  • Propan: Gwint zewnętrzny 3/8" lewy

• Gwarancja: 7 lat
