Dozownik lotnego topnika GASFLUXER model 69

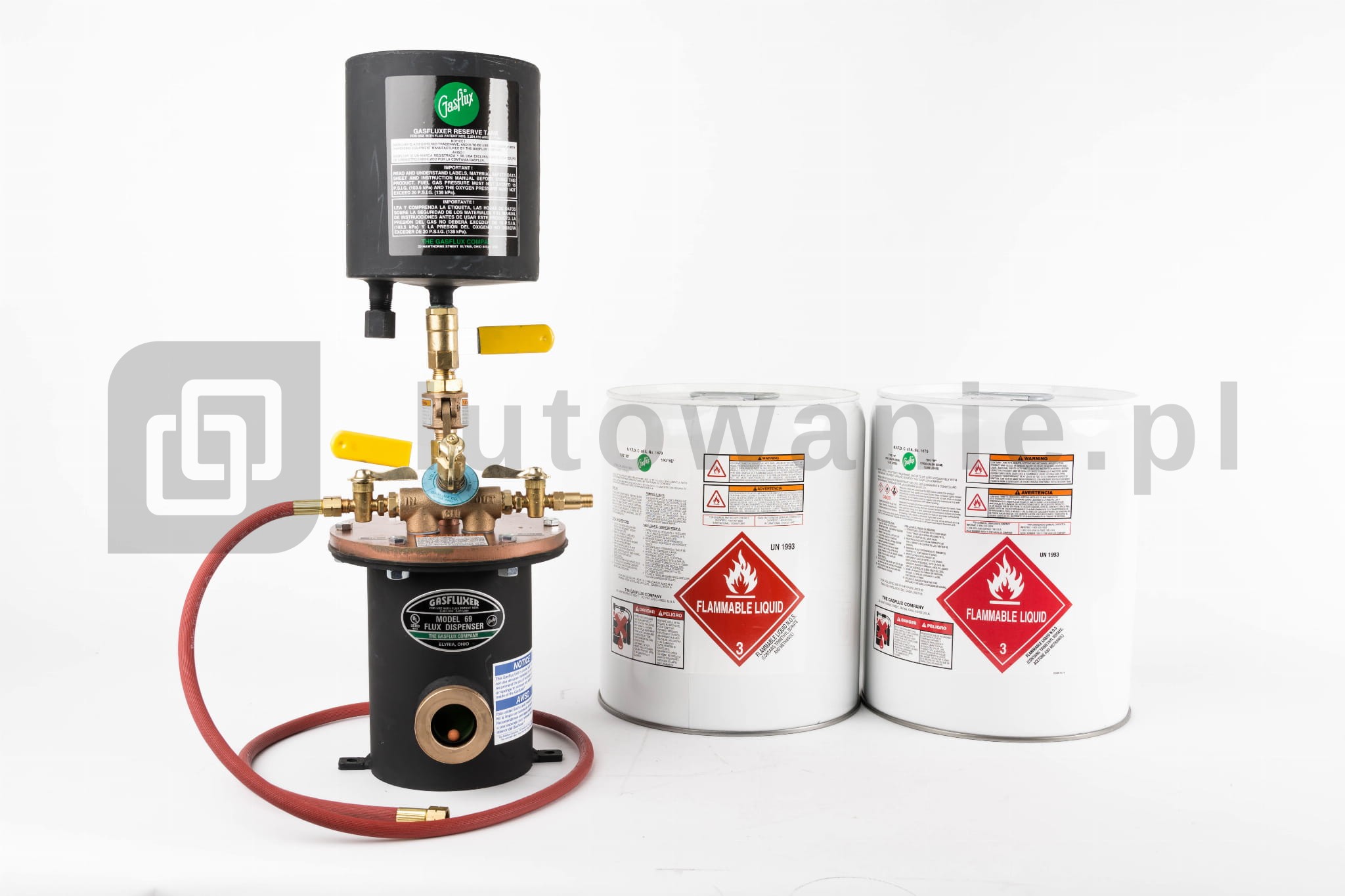

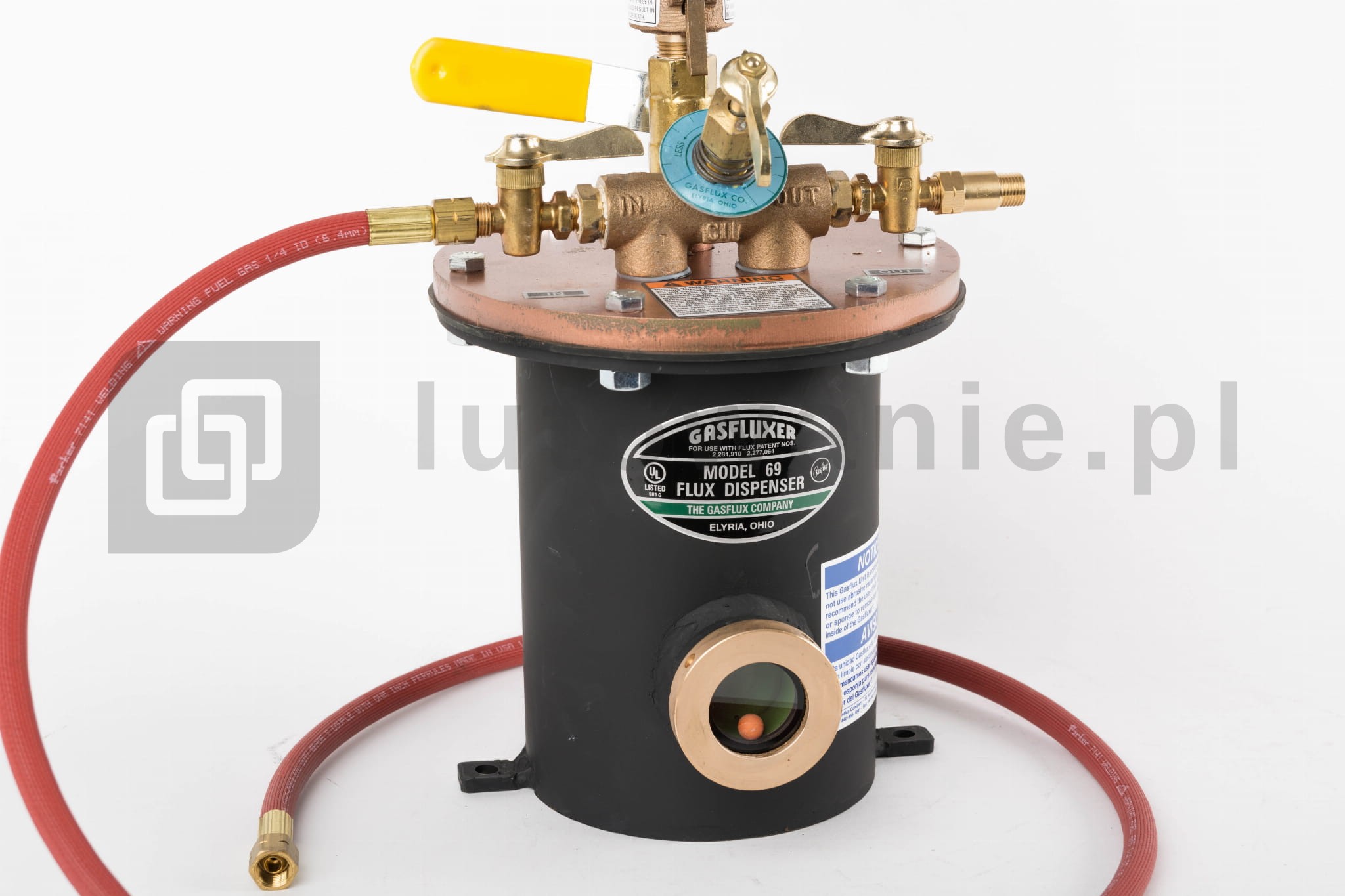

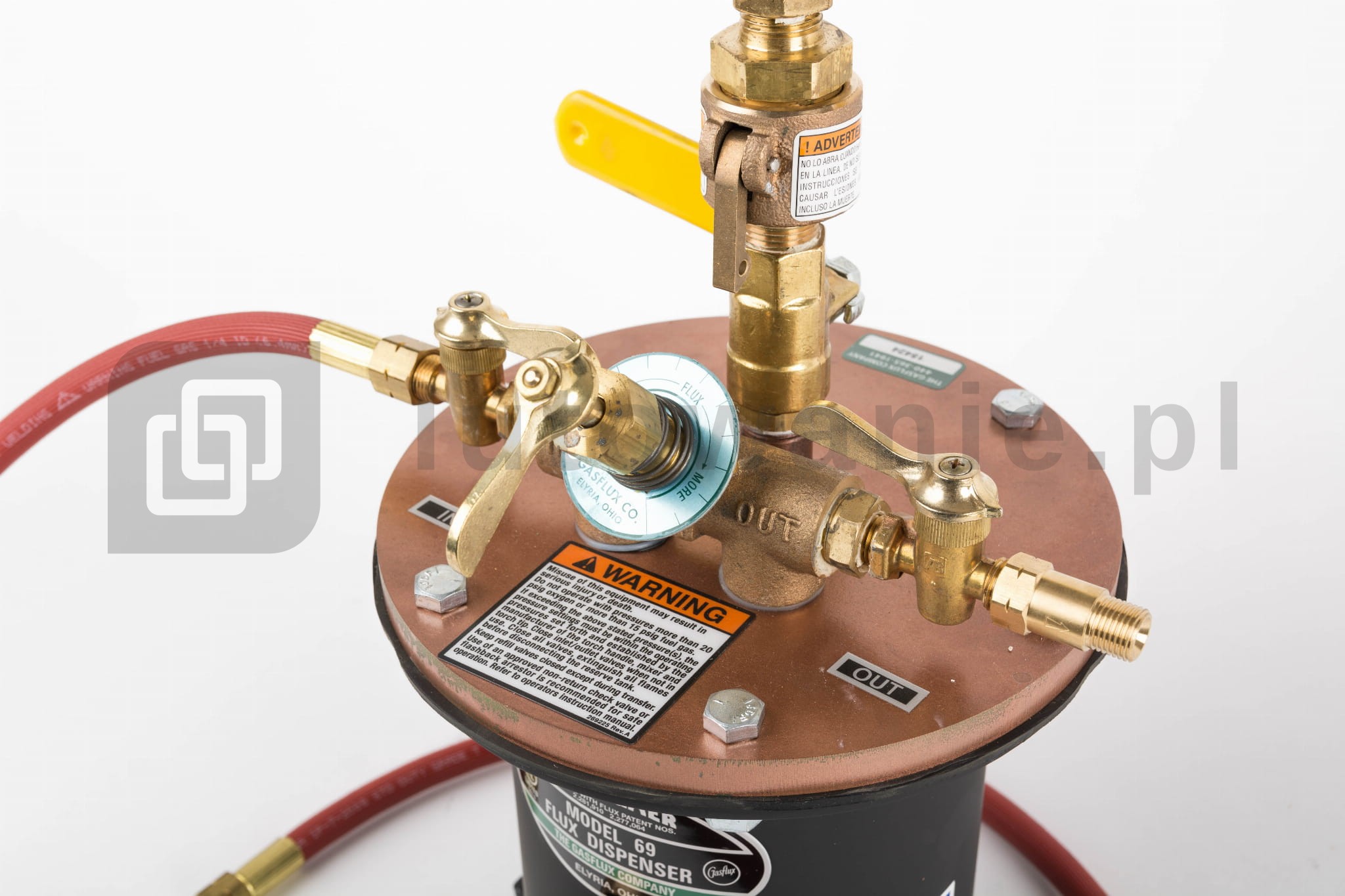

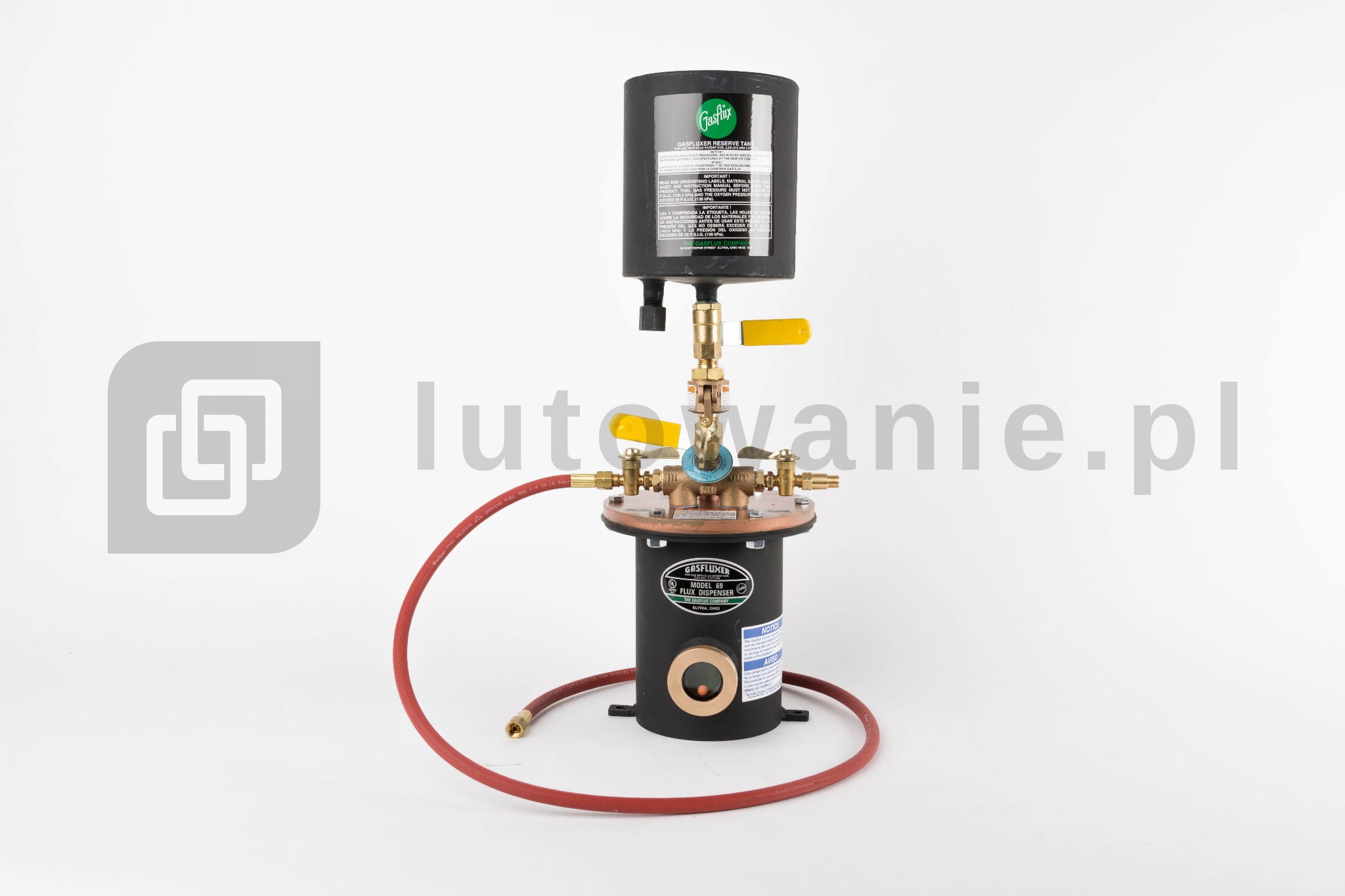

Dozownik Lotnego Topnika GASFLUXER Model 69 (The Gasflux Company, USA)

GASFLUXER Model 69 to przemysłowy system dozujący, zaprojektowany do zautomatyzowanego wprowadzania topnika w postaci oparów bezpośrednio w płomień gazowy podczas procesów lutowania twardego. Urządzenie, zasilane topnikiem w płynie (typu liquid flux / lotop), włącza się szeregowo w obwód zasilania gazem palnym stanowiska lutowniczego. Model 69 jest dedykowany do obsługi stanowisk lutowania ręcznego.

Zasada działania systemu Gasflux:

1. Nasycanie: Gaz palny (np. acetylen, propan) przepływa przez komorę mieszania dozownika, gdzie przenika (bąbelkuje) przez płynny topnik. W wyniku tego procesu strumień gazu ulega nasyceniu oparami topnika.

2. Transport: Mieszanina gazowo-topnikowa przemieszcza się standardowymi wężami spawalniczymi do rękojeści palnika.

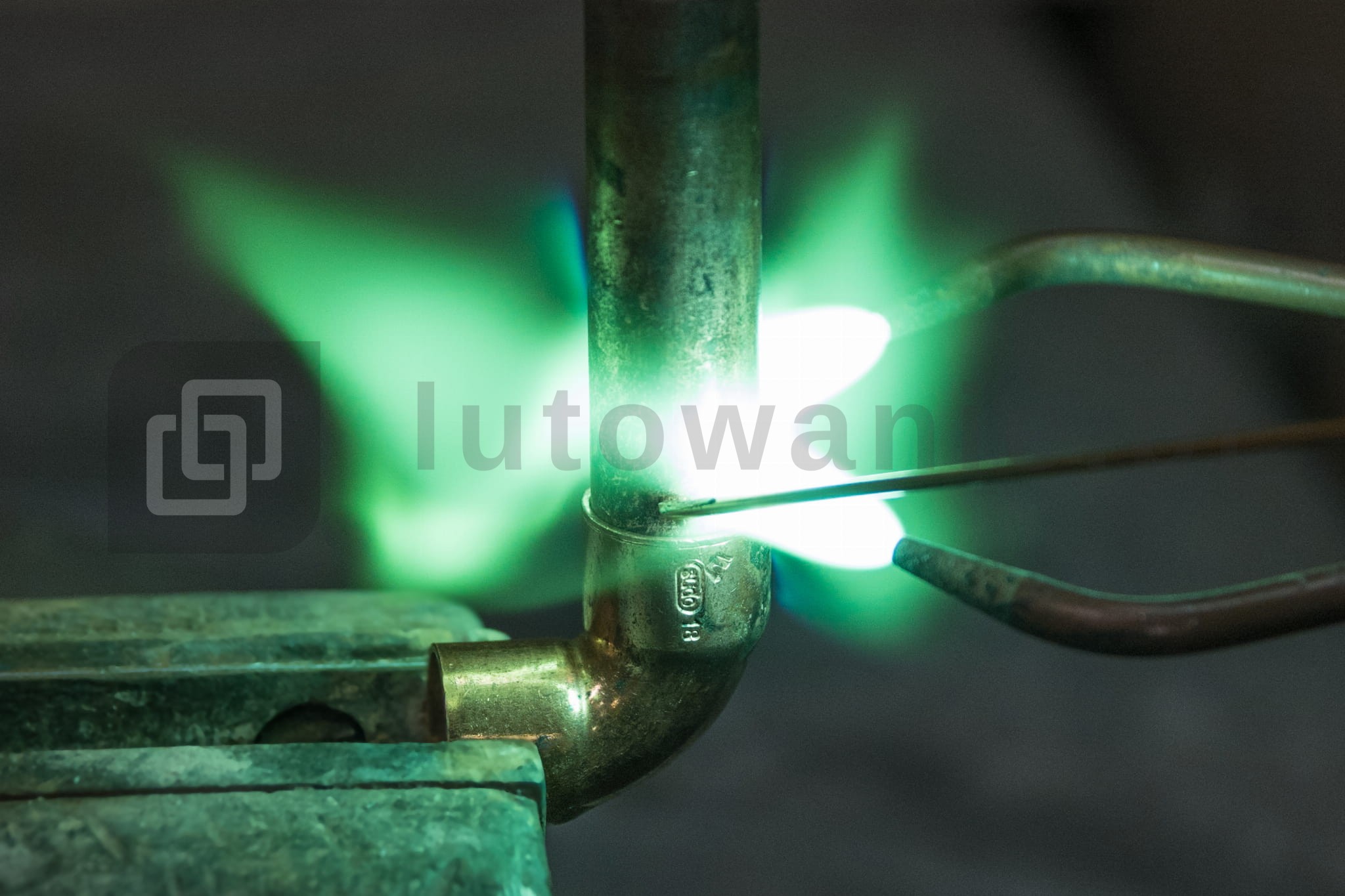

3. Spalanie: W palniku, po wymieszaniu  powstaje płomień o charakterystycznym, jaskrawozielonym zabarwieniu – jest to wizualny wskaźnik prawidłowego dozowania topnika do strefy roboczej.

Technologiczne przewagi nad topnikami tradycyjnymi (pasty/proszki):

• Ciągła podaż: Topnik dostarczany jest bezpośrednio przez płomień w sposób ciągły, dokładnie w miejsce nagrzewania, zapewniając stałą ochronę antyoksydacyjną łączonych metali.

• Minimalizacja żużla: Po zakończeniu procesu lutowania lico spoiny i strefa wpływu ciepła pokryte są jedynie cienkim, solnym nalotem ochronnym, który łatwo usunąć (np. gorącą wodą), w przeciwieństwie do twardego, szklistego żużla z past lutowniczych.

• Czystość kapilarna: Zjawisko powstawania wtrąceń i pozostałości topnika wewnątrz samej szczeliny lutowniczej zostaje zredukowane do minimum, co podnosi wytrzymałość mechaniczną złącza.

Zastosowanie i kompatybilność materiałowa:

Z uwagi na wysoką temperaturę aktywności topników lotnych (w zakresie od 750°C do 1 200 °C), system wykorzystuje się w procesach lutowania twardego z użyciem spoiw mosiężnych, srebrnych oraz miedziano-fosforowych.

• Typy połączeń: miedź-miedź (Cu-Cu), miedź-mosiądz, mosiądz-mosiądz, stal-mosiądz, stal-stal.

Optymalizacja produkcji (Zalety ekonomiczne):

• Skrócenie czasu cyklu operacyjnego poprzez całkowite wyeliminowanie manualnego procesu nakładania topnika pędzlem.

• Redukcja kosztów obróbki wykańczającej (brak konieczności mechanicznego szlifowania i kwasowego trawienia złączy po lutowaniu).

• Eliminacja problemu utylizacji odpadów potopnikowych z miejsca pracy.

Specyfikacja techniczna:

• Producent: The Gasflux Company (USA)

• Model: 69 (Standardowy dozownik stanowiskowy)

• Rodzaj obsługiwanego gazu palnego: Dowolny (m.in. acetylen, propan, gaz ziemny)

• Maksymalne ciśnienie gazu palnego: do 0,5 bar

• Pojemność zbiornika rezerwowego: ok. 3,8 litra (1 galon)

• Wydajność przepływu roboczego: do ok. 1,7 m³/h (60 ft³/h)

• Waga pustego urządzenia: ok. 17 kg (37.5 lb)

• Powłoka wewnętrzna: Opatentowana powłoka ochronna z PTFE ("Stonecote®") ułatwiająca czyszczenie i konserwację.

Uwaga instalacyjna: Urządzenie nie wymaga stosowania specjalistycznych palników, dysz ani nietypowych przyłączy. Montuje się je w istniejącą linię zasilającą (pomiędzy reduktorem a palnikiem). Oferta dotyczy jednej sztuki dozownika (bez topnika).
